На сателлитную станцию подается:
• вода под давлением от центральной насосной станции;
• воздух от компрессорных установок завода.
Два моющих средства подаются децентрализовано и размещается под сателлитной станцией в подставке для канистр и закрываются замком ограничивая доступ посторонних. Дозировка средств осуществляется через инжекционную систему специальным дозирyющим клапаном с регулировкой концентрации. Одной из главных функций сателлитной станции является точность дозирования химических средств в моющем растворе. Игольчатые дозаторы химии позволяют производить точную настройку концентрации на каждом отдельном посту. В отличие от систем с жиклёрами, процесс настройки более простой и точный. Это позволяет, с одной стороны, обеспечить качественные показатели мойки, с другой, исключить перерасход химических средств. (Дискретный шаг концентрации жиклёра достигает 30% - это приводит к существенному перерасходу средства.)
Корпус данной станции выполнен из пищевой нержавеющей стали AISI 304.
По сравнению с корпусом из пластика он долговечен и не подвержен механическому и химическому воздействию.
Функции сателлита:
– ополаскивание;

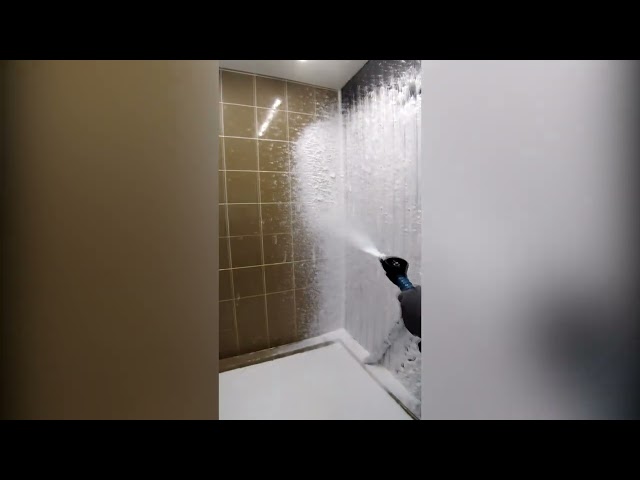

– нанесение моющей пены, подаваемой децентрализованно;
– нанесение дезинфицирующего средства, подаваемой децентрализовано;
Функции станции выбираются механически.

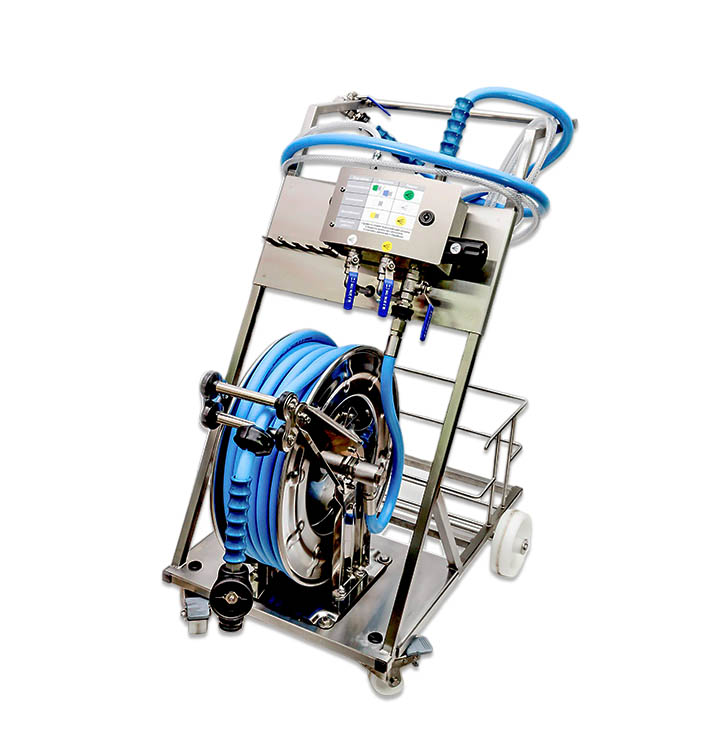

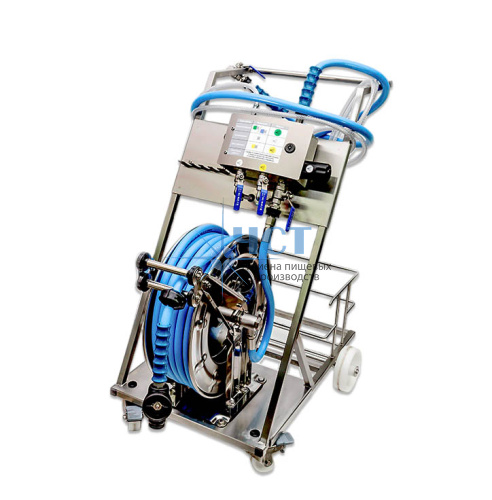

Комплектация передвижного поста:
1)Тележка сателлита ЧСТ
2)924S-25B Барабан с поворотным соединением для рукава 1/2"
3)Рукав для пищевой промышленности, синий 0,6 м, 1/2AGR - 1/2AGR
4)003.021308316 Быстроразъемное соединение "папа" 1/2" внутренняя резьба, 350 бар
5)Рукав для пищевой промышленности, синий 25 м, 1/2 IGR - 1/2 AGR нерж.
6)203 100 260 (CH) кран запорный
7)40.5705.00 Удлинитель с термозащитой и форсункодержателем 700 мм; вход 1/4"ш; выход 1/4"г (нерж).
8)502 807 153 0 (CH) форсунка для ополаскивания 30л/мин. угол распыления 15 градусов, зеленая
9)502 808 (CH) форсунка для нанесения пены 200л/мин. угол распыления 65 градусов, белая
10)502 807 652 01 (CH) Насадка для дезинфектанта
11)Держатель для форсунок из нерж. Стали
Технические характеристики:
Переключение режимов: Механическое - «ополаскивание / пена/ дезинфекция»
Количество входов для моющих, дезинфицирующих средств: 2
Способ подачи моющих: Децентрализованное 2 средства.
Количество выходов для подачи воды и растворов моющих средств: 1
Мин. вх. давление воды: 15 бар
Макс. вых. давление воды: 40 бар
Подача воды (режим ополаскивания): 30 л/мин
Макс. температура входящей воды: 70 °C
Максимальная длина шланга: 35 м
Дозировка средства: 0,2-8 %
Расход воды (в режиме подачи моющих, дезинфицирующих средств): 6-7 л/мин
Макс. давление воздуха, подаваемого на станцию: 10 атм
Расход воздуха: 150 л/мин
Входной диаметр: ½”
Выходной диаметр: ½”
