Сателлитная станция подключается к контроллеру и линиям подачи воды высокого давления и сжатого воздуха.

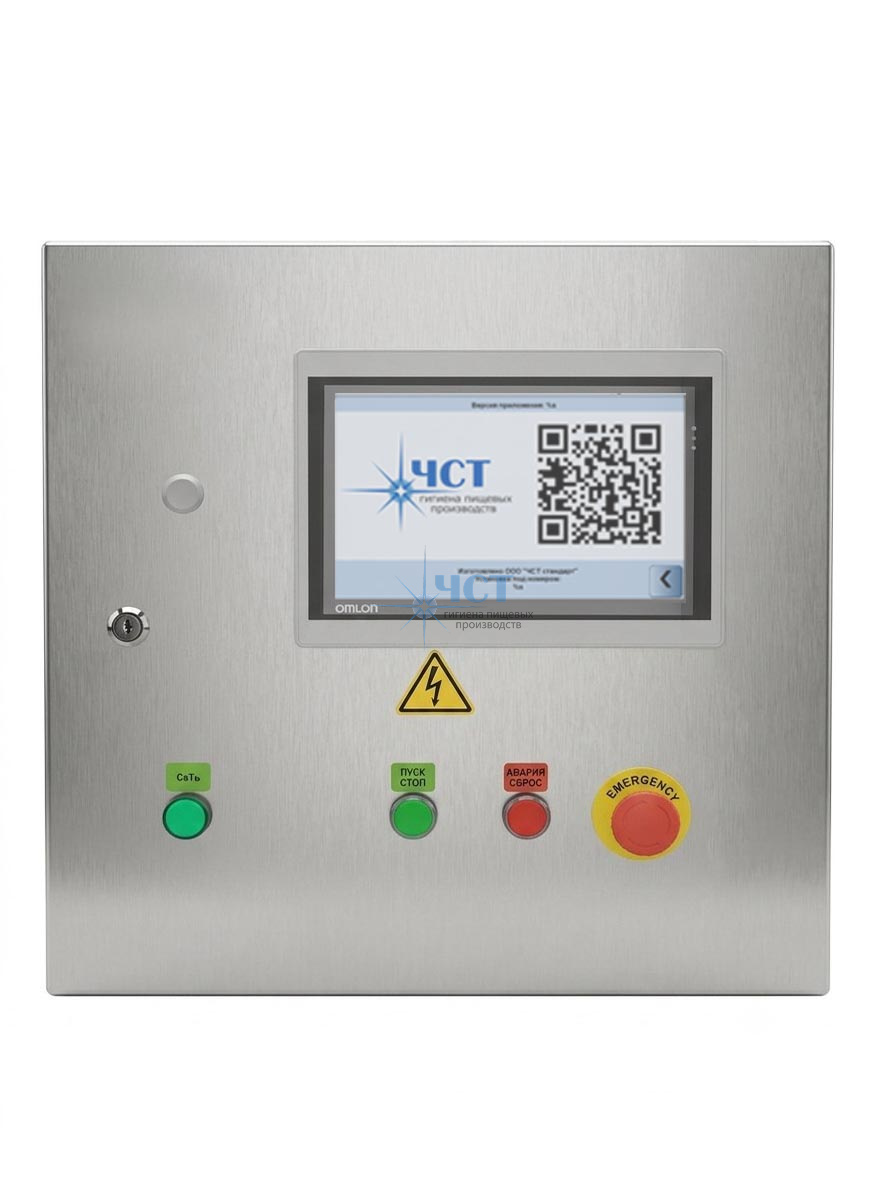

Контроллер осуществляет выполнение программы и контролирует различные функции и узлы системы. Он может поставляться в различных модификациях. Также может использоваться существующий контроллер.

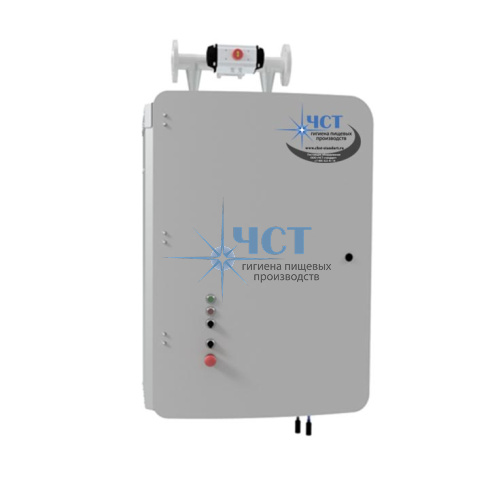

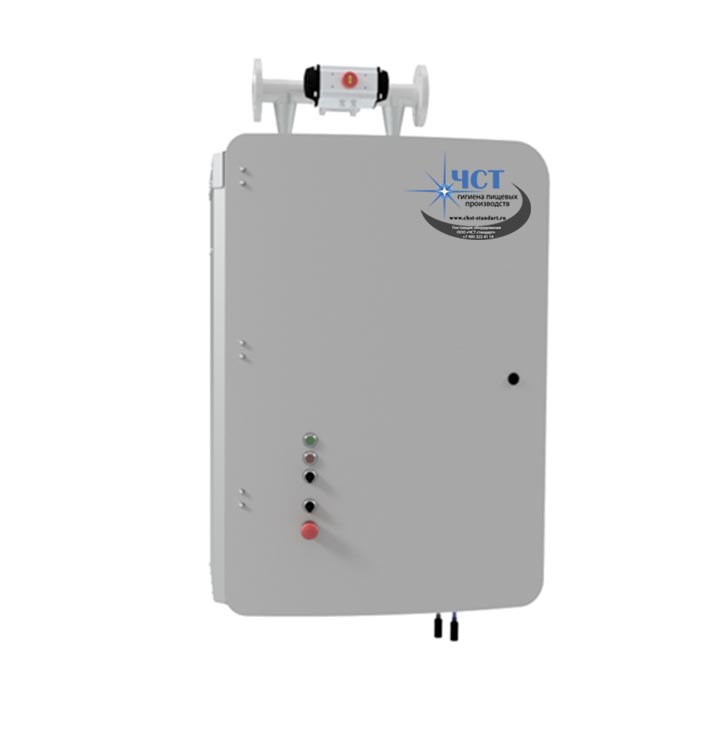

Описание установки.
Конструкция установки выполнено в навесном исполнении. На корпусе установки установлен пульт управления. Все органы управления выведены на рабочую сторону установки.
Установка оборудована:
1. На подающем патрубке датчиком давления.,
2. На выходном патрубке системой вспенивания и продувки
3. Внешним байпасным коллектором с управляющим пневматическим приводом.,
4. Узлом инжекции на 2 вида химии (все входы химреагентов могут быть заказаны как входы для разбавленных или концентрированных химреагентов)
5. Блок клапанов с системой воздухоподготовки и пневмораспределением.
6. Блок клапанов конвертирует электрические сигналы, поступающие из внешнего ПЛК, в пневматические сигналы, используемые для непосредственного управления функциями сателлитной станции (шаровыми клапанами) и клапанами секций.
7. Заборники химии и датчиков минимального уровня химии.,
Установка подключается к электрической сети, водопроводу. В зависимости от выбранного режима работы, станция может выполнять смыв, подавать подготовленный химический и пенный раствор потребителю под рабочим давлением.
Особенности:
Технические характеристики автоматического сателлита
Окружающая температура: 3-40°C
Степень защиты: IP 54
Подключения:
Вход: DN 50
Выход: DN 50
Вода, вход:
Давление: 16-25 бар
Температура (температура ограничена по ТУ применения химии): 3-45°C
Максимальный расход: 300л/мин
Сжатый воздух:
Рабочее давление: 6-10 бар
Макс. Расход: 300 л/мин
Напряжение: 380 B
Напряжение и частота: 220В ±10% 50-60 Гц
Ток: 4 А
Химические реагенты:
Диапазон дозирования: 0.2-6%
Габариты:
Высота: 1 320 мм
Ширина: 770 мм
Глубина: 610 мм
Масса: 100 кг
Контроллер осуществляет выполнение программы и контролирует различные функции и узлы системы. Он может поставляться в различных модификациях. Также может использоваться существующий контроллер.
Описание установки.
Конструкция установки выполнено в навесном исполнении. На корпусе установки установлен пульт управления. Все органы управления выведены на рабочую сторону установки.
Установка оборудована:
1. На подающем патрубке датчиком давления.,
2. На выходном патрубке системой вспенивания и продувки
3. Внешним байпасным коллектором с управляющим пневматическим приводом.,
4. Узлом инжекции на 2 вида химии (все входы химреагентов могут быть заказаны как входы для разбавленных или концентрированных химреагентов)
5. Блок клапанов с системой воздухоподготовки и пневмораспределением.
6. Блок клапанов конвертирует электрические сигналы, поступающие из внешнего ПЛК, в пневматические сигналы, используемые для непосредственного управления функциями сателлитной станции (шаровыми клапанами) и клапанами секций.
7. Заборники химии и датчиков минимального уровня химии.,
Установка подключается к электрической сети, водопроводу. В зависимости от выбранного режима работы, станция может выполнять смыв, подавать подготовленный химический и пенный раствор потребителю под рабочим давлением.
Особенности:
- Ополаскивание
- Пенная мойка
- Дезинфекция
- Простота обслуживания
- Гигиеническая конструкция
- Высококачественные материалы, стойкие к химическим реагентам
- Подходит для централизованных и децентрализованных систем.
- Станция оснащена встроенной ручной сателлитной станцией
Технические характеристики автоматического сателлита
Окружающая температура: 3-40°C
Степень защиты: IP 54
Подключения:
Вход: DN 50
Выход: DN 50
Вода, вход:
Давление: 16-25 бар
Температура (температура ограничена по ТУ применения химии): 3-45°C
Максимальный расход: 300л/мин
Сжатый воздух:
Рабочее давление: 6-10 бар
Макс. Расход: 300 л/мин
Напряжение: 380 B
Напряжение и частота: 220В ±10% 50-60 Гц
Ток: 4 А
Химические реагенты:
Диапазон дозирования: 0.2-6%
Габариты:
Высота: 1 320 мм
Ширина: 770 мм
Глубина: 610 мм
Масса: 100 кг
